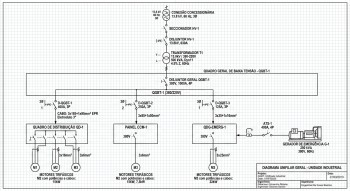

Diagrama Unifilar Elétrico em São Paulo

Toda instalação elétrica industrial precisa de um documento que mostre, de forma clara, como a energia entra, se distribui e protege cada circuito da planta. Esse documento é o diagrama unifilar elétrico em São Paulo, a representação gráfica que resume, em uma única linha, a estrutura elétrica desde a entrada de energia da concessionária até os quadros e as máquinas. Para as indústrias da Grande São Paulo, o maior parque industrial do país, manter esse desenho atualizado é condição básica para operar com segurança e passar por fiscalizações sem sustos.

Metalúrgicas, indústrias plásticas e de alimentos concentradas no ABC Paulista, em Guarulhos e em Osasco convivem com instalações que crescem ao longo dos anos, muitas vezes sem registro fiel das alterações. Quando isso acontece, o diagrama unifilar elétrico em São Paulo deixa de refletir a realidade e vira um risco: manutenção às cegas, dificuldade para emitir laudos e retrabalho. A Baalke Engenharia elabora e atualiza esse documento com base no que existe de fato dentro da planta.

O que é o diagrama unifilar

O diagrama unifilar é a planta elétrica desenhada em traço único, que representa condutores, disjuntores, transformadores, barramentos e cargas com símbolos normalizados. Ele indica potências, seções de cabos, dispositivos de proteção e o encadeamento entre a entrada de energia, a cabine primária, que é o ponto de recebimento em média tensão, e os quadros de distribuição. Em resumo, é o mapa que qualquer eletricista ou engenheiro consulta antes de intervir na instalação. Um diagrama unifilar elétrico em São Paulo bem feito reduz o tempo de diagnóstico e evita erros de manobra.

Por que a indústria paulista precisa do diagrama unifilar elétrico em São Paulo

Além de organizar a operação, o desenho é exigência de normas de segurança. A NR-10, norma que trata da segurança em instalações e serviços com eletricidade, pede o diagrama atualizado no prontuário das instalações elétricas. Sem ele, a empresa fica exposta a autuações e a dificuldades com o seguro. Como a distribuidora local, a Enel Distribuição São Paulo, atende milhares de unidades em média tensão, ter a documentação em ordem também agiliza pedidos de aumento de carga e regularizações. Aqui o documento se conecta ao laudo de NR-10, que se apoia justamente no unifilar para descrever a instalação.

Como a Baalke elabora o documento

O trabalho começa com levantamento em campo: a equipe percorre a planta, abre quadros, confere disjuntores e mede o que for necessário para representar a instalação com fidelidade. Em seguida, o desenho é produzido em software técnico e assinado por profissional habilitado, com ART (Anotação de Responsabilidade Técnica), que é o registro legal do serviço de engenharia. Quando a demanda é uma planta completa, com várias subestações e centros de carga, o trabalho se aproxima do diagrama unifilar para sistemas elétricos; quando o foco é criar o documento do zero, falamos de elaboração de diagrama unifilar industrial.

Com que frequência o diagrama deve ser atualizado?

Sempre que a instalação muda: nova máquina, ampliação de quadro, troca de transformador ou remanejamento de cargas. Na prática, recomenda-se revisar o diagrama unifilar elétrico em São Paulo a cada alteração relevante e, no mínimo, junto das revisões periódicas de segurança. Um desenho desatualizado engana quem opera e pode mascarar sobrecargas que só aparecem quando algo falha.

Quem pode assinar o diagrama?

O documento tem valor técnico quando é elaborado e assinado por engenheiro eletricista ou profissional habilitado, com a devida ART. Isso garante que o desenho corresponde à instalação e pode ser usado em laudos, auditorias e projetos. Empresas que buscam uma empresa de diagrama unifilar com estrutura para atender a planta inteira ganham em rastreabilidade e padronização.

O que não pode faltar no documento

Um bom unifilar identifica a entrada de energia em média tensão, o transformador com a sua potência, os disjuntores gerais e de cada circuito, as seções e o tipo dos condutores, os barramentos e os principais quadros e cargas. Também traz a identificação do responsável técnico e a data da última revisão, informações que dão rastreabilidade ao documento. Quanto mais fiel e detalhado o desenho, mais útil ele se torna para a manutenção, para projetos de ampliação e para a análise de seletividade das proteções, que garante que apenas o disjuntor mais próximo do defeito atue diante de uma falha, preservando o restante da fábrica em operação.

O diagrama unifilar é o mesmo que o projeto elétrico?

Não exatamente. O projeto elétrico é mais amplo e inclui memoriais, plantas de leiaute e cálculos; o unifilar é a representação sintética da instalação em uma única linha. Na prática, o diagrama é uma peça do projeto e, muitas vezes, é o documento mais consultado no dia a dia da fábrica, por resumir a instalação de forma rápida de ler e de interpretar.

Benefícios de manter o unifilar em dia

Um diagrama fiel acelera a manutenção, orienta a ampliação da fábrica sem improviso e sustenta decisões de eficiência energética, já que mostra onde estão as maiores cargas. Para o gestor, isso significa menos parada não programada, resposta mais rápida em emergências e uma base sólida para negociar demanda com a concessionária. A proximidade da Baalke com os polos industriais da região permite atendimento presencial ágil para o levantamento, etapa que exige a equipe dentro da instalação.

Quer o diagrama da sua planta atualizado e assinado por quem entende de indústria? Fale com a Baalke Engenharia e receba orientação sobre a documentação elétrica da sua fábrica, do levantamento à entrega.

Veja Também

Auditoria de Tributos de Energia Elétrica em São Paulo

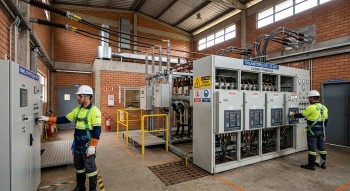

Manutenção Preventiva de Subestação Industrial em São Paulo

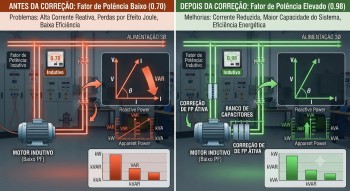

Correção de Fator de Potência em São Paulo

Consultoria para Redução de Custo na Conta de Energia em São Paulo

Soluções para Redução de Custos com Energia em São Paulo

Gestão de Energia Elétrica para Empresas em São Paulo

Serviço de Montagem de Banco de Capacitores em São Paulo

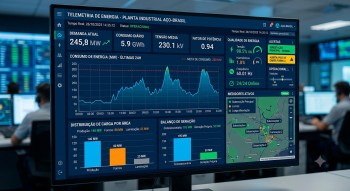

Telemetria de Energia Elétrica em São Paulo

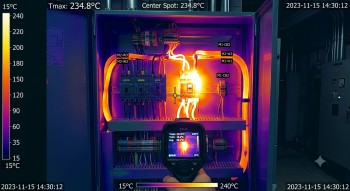

Empresa de Inspeção Termográfica em São Paulo
